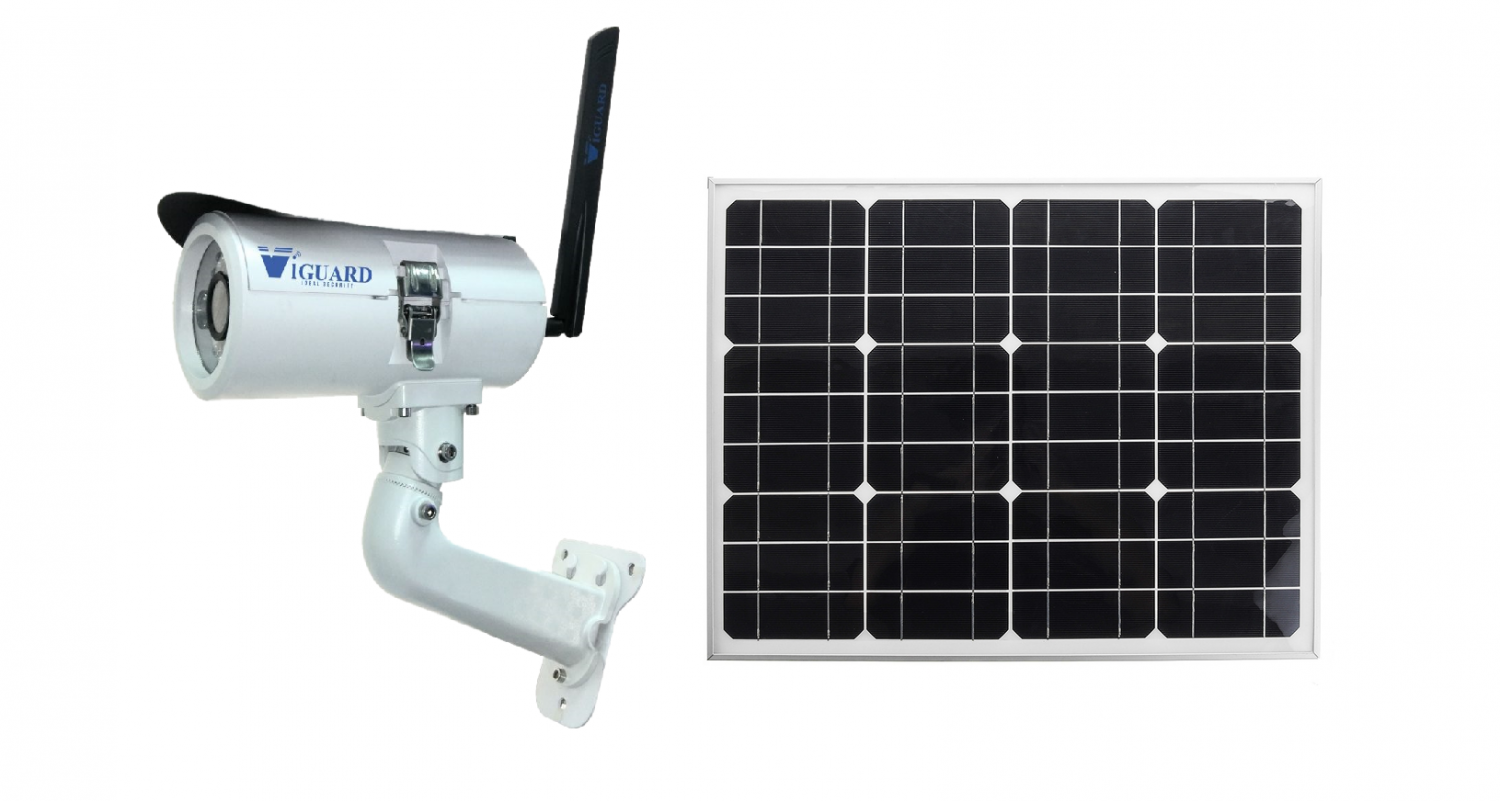

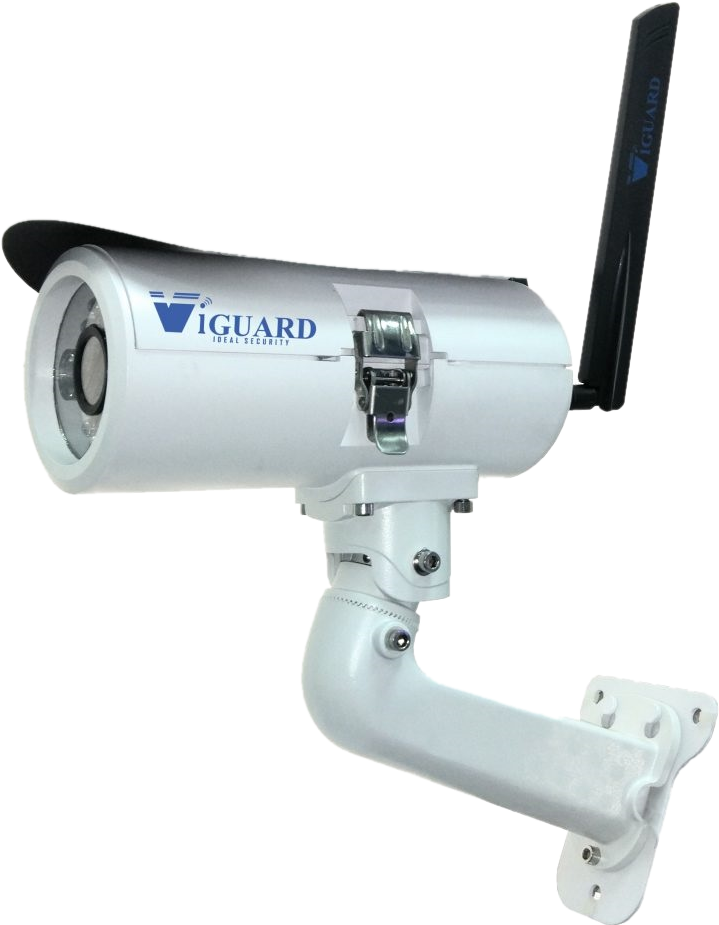

VIGUARD 4G CAM + SOLAR Комплект 4g камера и автономный блок питания на солнечной панели 100Вт

КОМПЛЕКТ ПОСТАВКИ

Последовательность установки

1) Подготовка к установке: а) Распакуйте комплект.

б) Соедините упорную пластину панели с направляющей. Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.

в) Установите уголки крепления панели на упорную пластину панели Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.

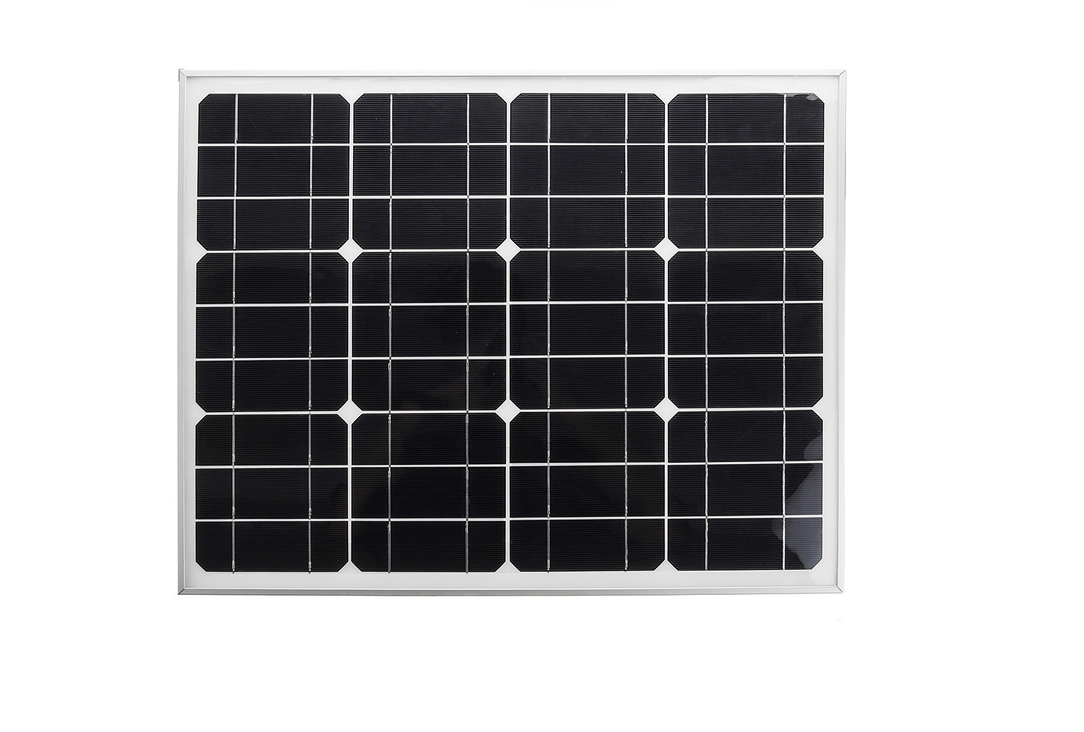

г) Установите солнечную панель на уголки крепления панели.

Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.

2) Закрепите узел основания на опоре с помощью четырех упоров, закрепив его таким образом, чтобы в горизонтальной плоскости панель была направлена строго на юг. Необходимый крепеж – 8 шпилек М8х300, 16 шайб 8, 16 шайб Гровера 8 и 16 гаек М8.

3) Установите щиток с электроникой на основание. Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.

ВАЖНО: В первую очередь к контроллеру подключить заряженную АКБ и только потом подключать солнечную панель и нагрузку.

Примечание: Перед подключением солнечной панели необходимо удалить разъемы MC4 с концов проводов «+» и «-», после чего

зачистить изоляцию на 10-15 мм. Провода необходимо проложить через специальные гермовводы на корпусе щитка.

Контроллер имеет защиту:

В цепи солнечной панели – от короткого замыкания и неправильного подключения;
В цепи нагрузки – от перегрева, перегрузки и короткого замыкания. В случае перегрузки и короткого замыкания в цепи:

Автоматическое восстановление работы контроллера после срабатывания защиты: 5 сек. после первого срабатывания; 10 сек. после второго срабатывания; 25 сек. после третьего срабатывания; 30 сек. после четвертого срабатывания; После пятого срабатывания необходимо ручное включение контроллера или восстановление произойдет автоматически на следующий день.

Для входа в меню настроек режима нагрузки необходимо осуществить длительное нажатие на кнопку в любом режиме отображения, значение на экране начнет мигать. Короткими нажатиями на кнопку установите режим работы №17. Для сохранения выбранных настроек и выхода из меню осуществите повторное длительное нажатие или подождите 10 секунд для автоматического сохранения и выхода из меню.

Режим №17: Нормально включенный. Напряжение на нагрузку подается постоянно.

Также, контроллер имеет возможность работы в дополнительных режимах:

Режим №00: Контроль освещенности. Когда пропадает прямой солнечный свет, и интенсивность света падает ниже порогового значения, контроллер после минутной задержки (устанавливается) включает работу нагрузки. Когда появляется солнечный свет, и его интенсивность превышает пороговое значение, контроллер

после минутной задержки отключает работу нагрузки.

Режимы №01-14: Контроль освещенности + контроль времени. Включение нагрузки происходит аналогично режиму «Контроль освещенности». Работа нагрузки отключается автоматически после установленного временного периода (устанавливается от 1 до 14 часов). Режим №15: Ручной режим. В этом режиме пользователь самостоятельно включает и отключает нагрузку путем нажатия кнопки. Время суток не имеет значения.

Режим №16: Режим отладки. В случае наличия светового сигнала и напряжения на солнечных модулях 6В нагрузка будет отключена. В случае отсутствия светового сигнала и напряжения на модулях 5В нагрузка будет включена. Данный режим позволяет быстро проверить корректность установки системы и осуществить поиск неисправностей.

МЕНЮ ЖК ЭКРАНА:

Циклически отображаемые на экране параметры Переключение происходит с интервалом 3 секунды
